鐵藝之友彎花機使用說明書
TYZY-DW型程控鐵藝彎花機有TYZY-DW16C型和TYZY-DW16D型兩種。
購買鐵藝彎花機鏈接地址:http://www.yulejuan.net.cn/tysb/showproduct.php?lang=cn&id=722

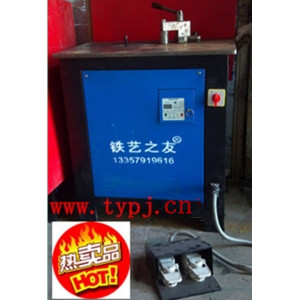

上圖是TYZY-16C型程控彎花機,該機是TYZY-16A型彎花機的升級版,將傳統的時控裝置改為程控裝置。再配合腳踏開關節省了時間,提高了彎花效率。
隨機配套模具有六套彎花模具。

裝箱明細
名稱 | 主機 | 腳踏開關 | 阻擋軸 | 彈簧 | 配套模具 |
數量 | 1個 | 1個 | 2個 | 1個 | 6種 |
Name | Main machine | Foot switch | Block axis | Spring | Stochastic dies |
QTY | 1PC | 1PC | 2PCS | 1PCS | 6PCS |
上圖是TYZY-DW16D型程控彎花機,該機是TYZY-DW16B型彎花機的升級版,該機是以TYZY-DW16C型電動彎花機為機體,通過電動彎花機主軸傳遞動力,配置彎管圓弧機構,折角機構和彎小圓彈簧機構,構成TYZY-DW16D全能型程控彎花機。該全能型彎花機除具有C型電動彎花機的全部功能特點外,又通過三個機構,增加了彎弧彎圓、捋直、折角、批量彎小圓的功能。
隨機配套模具:6套彎花模具,3套異型裝置。
裝箱明細
名稱 | 主機 | 腳踏開關 | 阻擋軸 | 彈簧 | 配套模具 |
數量 | 1個 | 1個 | 2個 | 1個 | 9種 |
Name | Main machine | Foot switch | Block axis | Spring | Stochastic dies |
QTY | 1PC | 1PC | 2PCS | 1PCS | 9PCS |
一、安全指示Safely notice:
1.保證工作區干凈,雜亂的區域以及工作臺會引起意外。
2.勿在危險的環境下使用。勿在潮濕或下雨的地點使用,或?qū)⑵浔┞对谟曛校3止ぷ鲄^(qū)域良好的照明。
3.非專業人員勿靠近。所有參觀者在工作區域內必須保持安全的距離。
4.勿強行操作機器,讓機器在設定速度下安全的執行工作。
5.勿在工作狀態保養機器,機器應進行適當?shù)谋pB(yǎng)。

6.要經常檢查減速機座緊固螺栓是否松動,如有松動現象及時擰緊,以防發生機械事故。
二、規格:技術數據:
型號 | 工作電壓 | 功率 | 外形尺寸 LxWxH | 加工能力 | ||
方鋼 | 圓鋼 | 扁鐵 | ||||
TYZY-DW16C | 380V | 2.2KW | 1000x700x1200 | ≤16×16 | ≤Φ16mm | ≤8x50 |
TYZY-DLW16D | 380V | 2.2KW | 1000x700x1200 | ≤16×16 | ≤Φ16mm | ≤8x50 |
MODE | Electric voltage | Power | Packing Size LxWxH | Working alility(mm) | ||
Square steel | Round steel | Flat iron | ||||
TYZY-DW16C | 380V | 2.2KW | 1000x700x1200 | ≤16×16 | ≤Φ16mm | ≤8x50 |
TYZY-DLW16D | 380V | 2.2KW | 1000x700x1200 | ≤16×16 | ≤Φ16mm | ≤8x50 |
2.2機器功能與特色
1.采用先進的減速裝置,結構緊湊,運轉平穩,扭矩力大,使用壽命長。
2.設有運轉程控裝置,停機入料位置準確一致,花形大小、長短相同。
3.模具設計新穎,圓弧光滑平整,沒有坑洼等缺陷,模具展開空間大,便于操作。
4.一機多能,統一使用一個機箱體及動力傳動,減少了用戶的購置費用,達到了少花錢多辦事的效果。
5.其中,TYZY-DW16D型彎花機還增加了彎圓弧機構,彎小圓(彈簧)機構,折角機構。
2.3 主要部件Main parts name:
1.腳踏開關;2.主機箱體;3.控制面板 4.擋臂,彎花模具在旋轉時,通過擋臂頂住材料,使材料可以沿著模具旋轉;5.固定機構,調好擋臂的距離后,順時針轉動,便可以固定擋臂了;6.搖把,通過搖把可以更精確的調整擋臂的距離;7.電源開關
三、鐵藝彎花機的安裝與調試:
1. 本機使用時,如能將四角固定效果會更好。調整好臺面水平度,不小于5°為宜。
2.設置配電箱,配電箱距地面高為1.5m以上。
3.設備接三相電源,必須設置地線,確保用電安全。且連接電線應加防護管,以免電線外露發生危險,并要求用戶用搖表檢查漏電現象。
4.試機前應首先在減速機箱體內加潤滑油,一般使用40#、50#機械油,使用齒輪油最好,并按減速機的使用要求定期清理換油。注油孔.
5.試機,檢查工作臺面無障礙物后,接通電源、點動試機,模具盤逆時針轉為正確轉動方向。
四、操作:
4.1彎花機構操作方法:
1.(調整停機入料位置)停機入料位置在產品出廠前均已調整到位,如果入料位置發生位移,可按圖一所示將模具入料口調整到水平軸線夾角30°位置為宜。
(圖一) 1

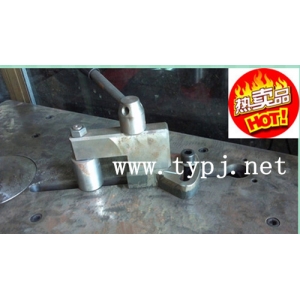

2.(調整阻擋座固定位置)將模具轉至圖二所示位置,然后將阻擋座伸縮臂向回搖,搖至伸縮臂距最短10—20mm時,將阻擋座向前推,使阻擋輪與模具的間距等于加工材料的厚度,即可鎖緊阻擋座。這樣就能保證卷花到最大尺寸時,模具與阻擋臂不會發生擠死現象,以免發生機器故障。
3.打開模具 在反轉停機前應將模具打開,是阻擋輪頂在距離模具中心最近的位置上,如圖二所示。防止加工材料變形脫離模具,影響產品加工質量。
4.設定時間
鐵藝彎花機有三種控制程序,011程序下使用小模具(即不帶鏈條),022程序下使用大模具(帶鏈條),033程序下使用附加模具,在該程序下,機器進行單一、連續性工作,例如彎圓,彎弧。

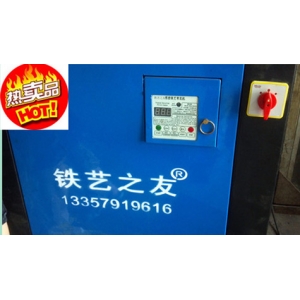

a. 安裝模具前,打開電源,先歸位。拉出操作面板,開始設定時間。
b. 設定彎花時間Adjust bending time:
選定模具安裝→按“停止”鍵5秒,工作閃示燈快閃→設定時間:“反轉點動”鍵,帶表減小,“正轉點動”鍵,代表增加,“自動”鍵小數點移一位,“復位“鍵代表確定→按停止鍵→再設定相應的模具程序。
例如:選定小模具(即不帶鏈條)安裝好后,按停止鍵5秒,工作指示燈快閃,設定時間為3.4秒,按停止鍵,工作指示燈閃動速度變慢,為正常速度的0.5倍,再設定程序改為011(若大模具設為022),按復位鍵確定。就可以工作了。
c.如果在工作過程中需要完成緊急停止的動作,按的紅色“停止”鍵。
5.更換模具Changing dies:
用手拿住模具,垂直向上用力,模具和磨盤便可整體卸掉,然后按模具要求的停機如料位置裝上新?lián)Q的模具即可,本機配有¢10、¢ 20、¢30三種阻擋軸,可根據花形需要選用、更換。
4.2彎圓機構操作方法
1.將被加工材料放置在軸套對應的卡料槽內,使機械逆時針旋轉。用手控制被加工材料,使之逐漸向下位移,此時主軸轉動,使被加工材料纏繞在軸套的外圓上,呈彈簧狀。
2.將芯軸從頂蓋上方抽出。
3.將彈簧固坯料從軸套上取下來。
4沿彈簧固坯料處單邊鋸開,使形成一個個圓環,將圓環調平。把斷口處焊接后磨平,即成圓形產品。
5把軸套放置在原來位置上,將芯軸從頂蓋上方裝入,芯軸下端插入連接軸方空內,即可入料重新工作。
4.3彎弧機構操作方法:
1.在彎花機臺面上安裝本機構,安裝時應注意傳動齒輪間隙在0.4mm左右為宜。
2.本機兩個主動滾輪由上半輪、下半輪和兩個墊片組合而成,通過不同的組合可得到十五種卡料尺寸,根據加工材料尺寸,可調整兩個主動輪的組合尺寸。
3.將被加工材料放置調整好的主動輪槽內,旋動絲杠使被動輪將被加工材料壓緊。
4.被動輪逐漸加力,用控制面板反正輪,使被加工材料作往復運動,圓弧便逐漸形成。
5.通過控制被動輪的壓入尺寸,可得到不同弧度的加工產品。(本機構加工產品圓弧半徑>75mm)。
6.本機設計有兩個支撐機構,加工較大圓弧時,可打開兩個支撐,放置適當位置來支撐被加工材料。
4.4折角機構操作方法:
1.主動輪軸安裝在150mm軸距的軸孔內,裝上Φ兩個轉輪,在畫板上,裝上60°頂尖,將被加工材料放置在臺面上,靠緊兩個轉輪,即可開機操作。
2.如果頂大于60°角時,可利用計時器控制頂尖的行程,來控制產品零件的角度大小。
3.為了保證頂角角度大小一致,操作時可利用本機的限位裝置,使主軸帶動凸輪。自動停止在一個位置。
4.摘掉60°頂尖,換上頂弧模具,可完成頂弧的作業生產,頂弧加工材料最大規格為10x10mm的方剛和40x8mm的扁鋼。
5.折短料角度時,可用軸距為120mm的軸孔,但不能用60°頂尖,必須用90°頂尖操作。
五、維修保養:
設備在使用中要注意反轉自動停機的靈敏性,發現不能自動停機時,應及時排除故障,以防損壞機器或模具。
本說明書附有操作盤。
維護保養按國家對機械設備保養規定的標準執行。
